Niveleurs de quai
Rampe à lèvre télescopique
| Réf. EDRT
Les niveleurs de quai hydraulique à lèvre télescopique EURODOCK permettent de relier le bâtiment aux remorques des camions pour garantir des opérations de chargements/déchargements sûres et efficaces.
Les 3 éléments d'un niveleur qui sont le châssis, le plateau et la lèvre télescopique sont conçus dans le respect de la norme NF EN 1398 afin de n'avoir aucune différence de seuil sur une pente de travail maximale de 12,5%. Cette rampe permettant ainsi de faciliter les manipulations, de limiter les risques d'endommagement des produits et de faciliter les conditions de travail des opérateurs.
Caractéristiques techniques

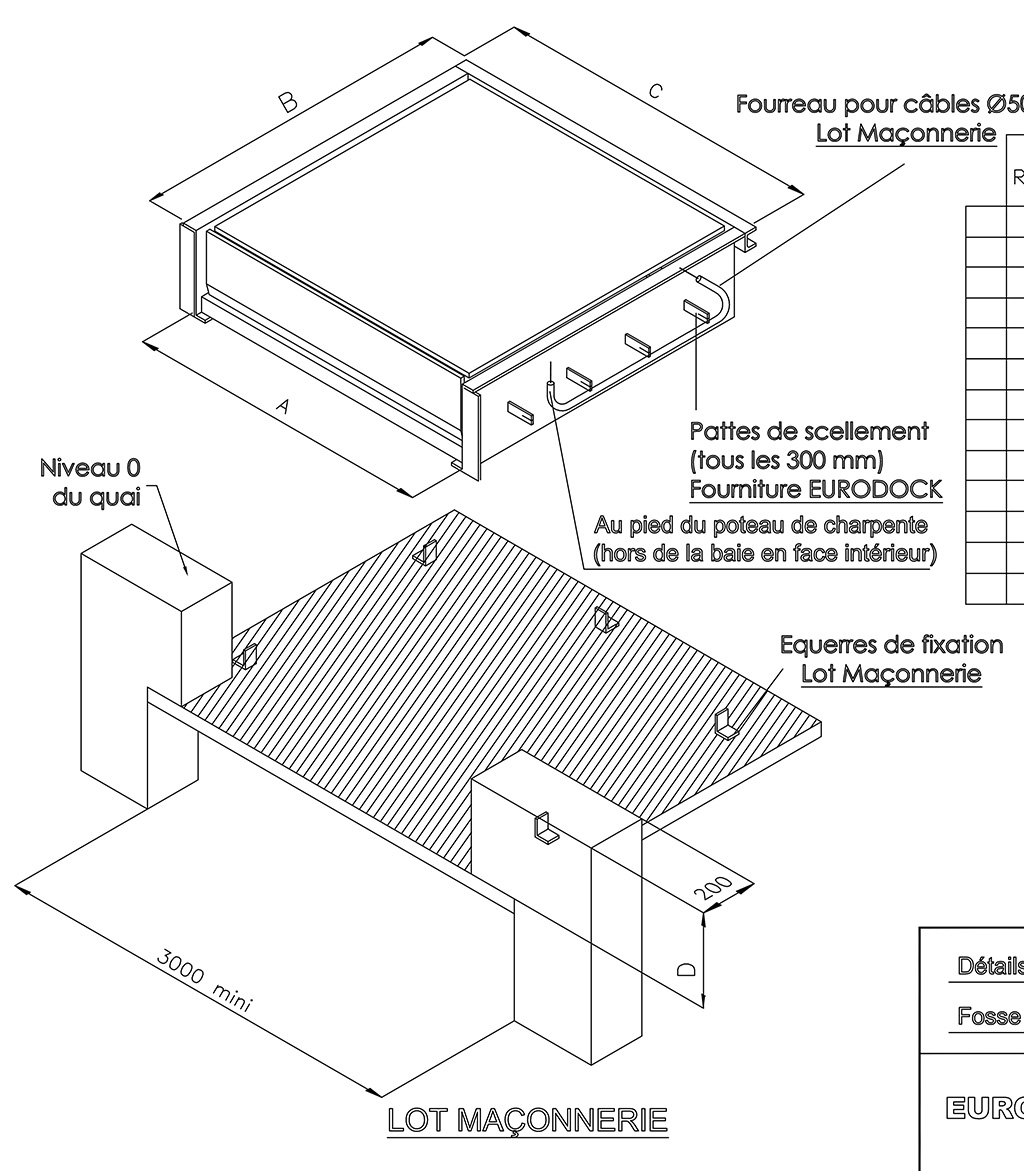

- Châssis en profilé de type porté, suspendu ou coffrage perdu
- Plateau renforcé par des longerons revêtu en tôle larmée monté sur 3 charnières d'articulation
- Largeur plateau 2000 à 2400 mm
- Longueur plateau 2000 à 5000 mm
- Hauteur plateau 600 à 700 mm
- Levage par 2 vérins hydrauliques latéraux simple effet
- Lèvre en tôle larmée avec guidage par 4 galets avec l'extrémité biseautée par chanfrein
- Longueur de lèvre 800 mm ou 1000 mm
- Déploiement et rentrée de la lèvre par vérin hydraulique central double effet
- Capacité dynamique de 6 , 10, 15 T
- Centrale hydraulique intégrée sous plateau
- Finition peinture EPOXY thermolaquée RAL 7011
- Jupes de protection latérales anti-cisaillement en acier zingué
Coffret de commande
- Tension d'alimentation 400V 3Ph+N
- Tension de commande 24V
Centrale hydraulique
- Puissance nominale moteur 1,1 KW
- Pression de fonctionnement jusqu’à 150 bars
Options disponible
- Dimensions sur mesure
- Finition : peinture EPOXY RAL au choix - Galvanisée
- Lèvre : Renforcée - Biseautée des 2 côtés - Plate - Segmentée 3 parties
- Isolation sous plateau
- Joint périphérique (non posé)
- Châssis Autodock simple, 1 passage ou 2 passages
- Structure tunnel incliné
- Habillage tunnel simple peau ou panneaux isolés
- Asservissement porte/rampe
- Gestion signalisation feux à LED bicolore
- Gestion signalisation sirène d'avertissement
- Lampe de quai
- Pupitre support coffret
- Tension d'alimentation coffret 230V mono
- Sabot cale roue
- Rambardes de quai
- Barrière de sécurité 1/4 de tour
Sécurité
- Construction respectant la norme européenne « NF EN 1398 ».
- Coffret protection IP 55
- Interrupteur / Sectionneur sur face avant coffret
- Clapet parachute de sécurité pied de vérin
- Béquille de maintenance
- Joues de sécurité latérales anti-cisaillement
