Niveleurs de quai
Rampe à lèvre basculante
| Réf. EDRL

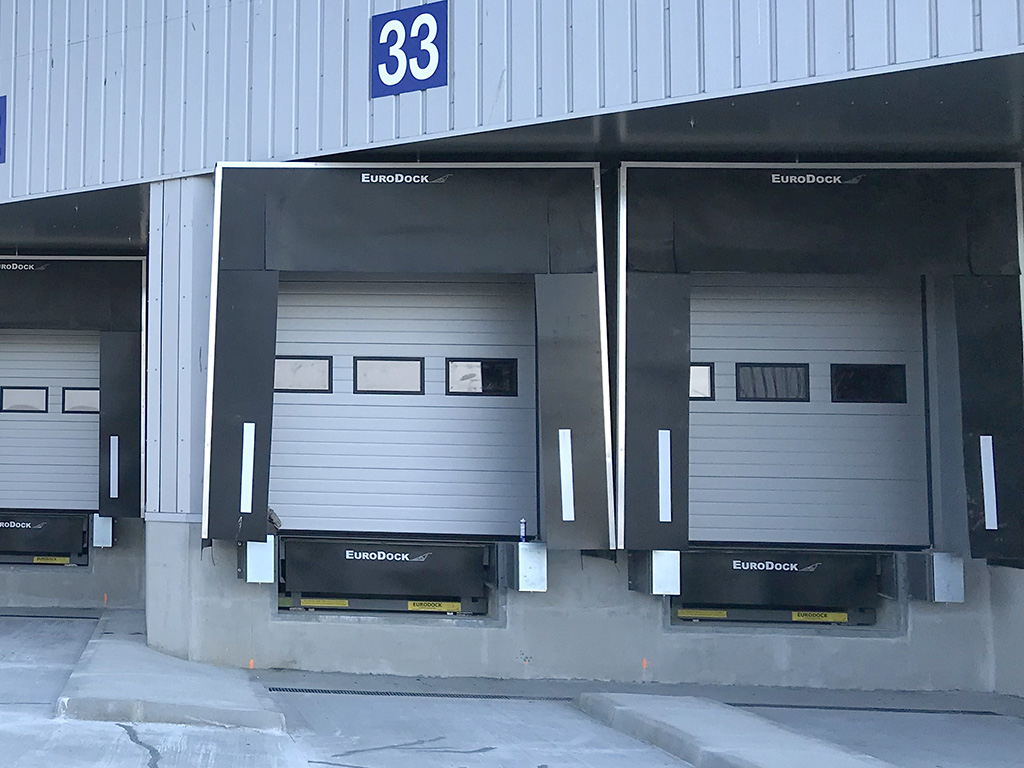

Les niveleurs de quai hydraulique à lèvre basculante EURODOCK permettent de relier le bâtiment aux remorques des camions pour garantir des opérations de chargements/déchargements sûres et efficaces. Les 3 éléments d'un niveleur qui sont le châssis, le plateau et la lèvre rabattable sont conçus dans le respect de la norme NF EN 1398 afin de n'avoir aucune différence de seuil sur une pente de travail maximale de 12,5%. Cette rampe permettant ainsi de faciliter les manipulations, de limiter les risques d'endommagement des produits et de faciliter les conditions de travail des opérateurs.
Caractéristiques techniques
- Châssis en profilé de type porté, suspendu ou coffrage perdu
- Plateau renforcé par des longerons revêtu en tôle larmée monté sur 3 charnières d'articulation
- Largeur plateau 2000 à 2400 mm
- Longueur plateau 2000 à 5000 mm
- Hauteur plateau 600 à 700 mm
- Levage par vérin hydraulique central simple effet
- Lèvre en tôle larmée montée sur charnière "piano" avec l'extrémité biseautée par chanfrein
- Charnières d'articulation diamètre 45/30 au pas de 140 mm
- Hauteur de lèvre 400 mm
- Ouverture de la lèvre par vérin hydraulique simple effet
- Capacité dynamique de 6 , 10, 15 T
- Centrale hydraulique intégrée sous plateau
- Finition peinture polyuréthane RAL 7011
- Jupes de protection latérales anti-cisaillement en acier zingué
Coffret de commande
- Tension d'alimentation 400V 3Ph+N
- Tension de commande 24V
Centrale hydraulique
- Puissance nominale moteur 1,1 KW
- Pression de fonctionnement jusqu’à 150 bars
Sécurité
- Construction respectant la norme européenne « NF EN 1398 ».
- Coffret protection IP 55
- Interrupteur / Sectionneur sur face avant coffret
- Clapet parachute de sécurité pied de vérin
- Béquille de maintenance
- Joues de sécurité latérales anti-cisaillement
